JSP-15BS数显红外压片机

产品货号:00035
产品名称:JSP-15BS数显红外压片机
产品型号:JSP-15BS
产品产地:天津
产品价格:6500元
同系列其他产品
货号 型号名称 规格 价格
00034JSP-15B手动压片机0-15吨(0-30mpa)指针表5500/元
00035JSP-15BS数显红外压片机0-15吨(0-30mpa)数显表6500/元
产品详细介绍

产品概述:

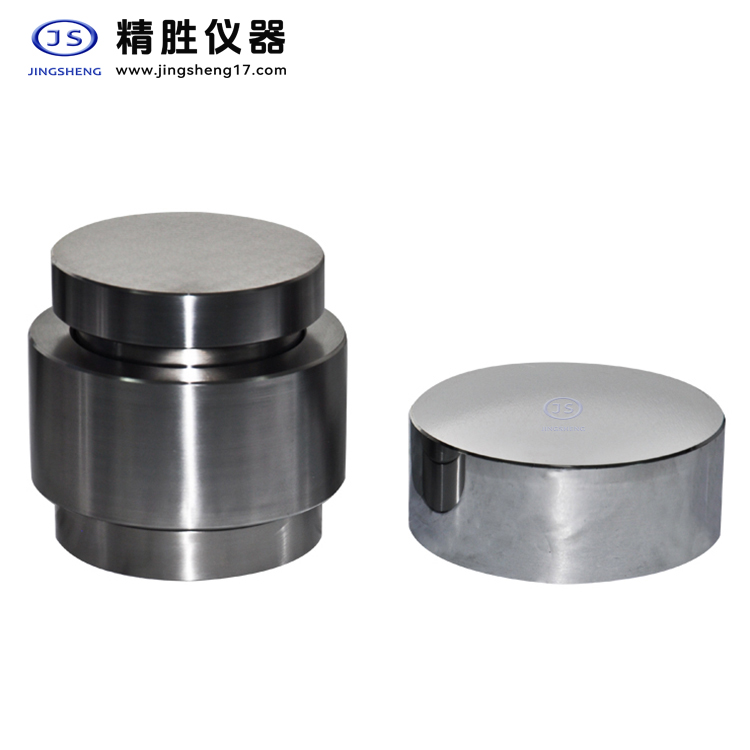

我公司供应实验室粉末压片机和配套压片模具,我们的压片机体积小,压力大,压力控制精度高, 现已应用于科研,教学,检测,制药,催化,化工等行业。本公司所供新型压片机采用一体 式结构,油池、主板、油缸,在一个主板上,无密封连接点,减少可能漏油点,降低了压片机的漏油几率。此外本产品还可与傅里叶红外光谱仪、荧光光谱仪等测试仪器配套制样使用。我公司供应模具规格齐全,特殊规格可定做。
压片机结构图:
1、上板 2、拉簧螺丝 3、立柱 4、油缸 5、拉簧 6、大油缸 7、主板 8、放油阀杆 9、油缸锁母 10、压力表 11、表连接柱 12、加压手柄 13、注油螺钉 14、油池 15、偏心轴 16、密封滚珠 17、丝杠 18、上板螺丝 19、油池盖 20、高压弹簧 21、柱塞杆 22、高压螺丝 23、半圆垫片 24、导向套 25、手轮 26、丝杠头 27、油缸顶盖 28、密封滚珠 29、柱塞套 30、密封滚珠 31、低压弹簧 32、低压螺丝
压片机注意事项:
1、运途中为了防止漏油所以将注油孔螺钉都紧的很紧,但油池密封性很好导致油缸不能吸进去液压油,无法正常上压。正常使用时,需要将螺钉松开一点;
2、加压时候注意,丝杠的螺纹必须全部进入上板,不能只连接几扣。防止丝杠螺纹变形;
3、定期在丝杠处加润滑油。防止丝杠生锈影响使用;
4、加压决不允许超过机器的压力范围,否则会发生危险;
5、压片机使用清洁的46号抗磨液压油为宜;
6、加压时感觉手动压把有力,但压力表无指示,应立即卸荷检查压力表;
7、新机器或较长一段时间没有使用时,在用之前稍紧放油阀,加压到5-10MPa时即卸荷,连续重复2-3次,即可正常使用;
8、大活塞不要超过规定行程,否则会导致拉簧变形,油缸无法回到初始位置;
9、压片机压把摇动无力,压力表不上压,螺钉松开,用手堵住低压阀口,摇动压把,油会从处流出,手堵不住阀门的油冒出时候,将螺钉还原紧死;

技术参数:
设备型号
JSP-15B
JSP-15BS
压力范围
0-15吨(0-30mpa)
活塞直径
镀铬油缸Φ80mm
整体结构
设备无密封连接,减少漏油点
压力表
压力、压强双刻度指针压力表
数显压力表0.00-40.00mpa
最大活塞行程
30mm
防护罩
立柱数量
2根
工作台直径
90mm
压力稳定性
1Mpa/10min
工作空间
140×140×150mm
外形尺寸
245×175×390mm
设备重量
38kg
压力换算表:
系统压强
mpa)
2
4
6
8
10
12
18
24
30
压力
(吨)
1
2
3
4
5
6
9
12
15
