DY-60实验室电动压片机

产品货号:00132
产品名称:DY-60实验室电动压片机
产品型号:DY-60
产品产地:天津
产品价格:26800元
同系列其他产品
货号 型号名称 规格 价格
00127SDY-20手动加电动粉末压片机0~20吨(0~33.3MPa),手电两用14800/元
00128DY-20电动粉末压片机0~20吨(0~33.3MPa)11800/元
00129SDY-30手动加电动粉末压片机0~30吨(0~35MPa),手电两用16800/元
00130DY-30电动粉末压片机0~30吨(0~35MPa)13800/元
00131DY-40电动粉末压片机0~40吨(0~33.3MPa)22800/元
00132DY-60实验室电动压片机0~60吨(0~34MPa)26800/元
产品详细介绍

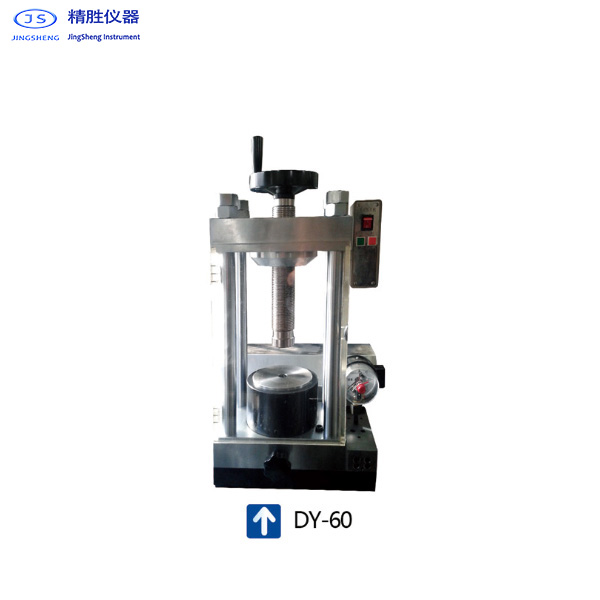

DY-60电动粉末压片机
DY-60电动粉末压片机主要应用于实验室小规模分模成型使用、可用于陶瓷、粉末冶金、电池、水泥等行业。
仪器结构 Instrument structure
1、手轮;2、螺母;3、丝杠;4、立柱;5、工作台;6、大油缸;7、放油阀;8、油池;
9、电器盒;10、电机;11、压力表;12、压力表调节螺钉;13、减速箱;14、注油孔螺钉
15、吸油阀;16、出油阀;17、电源开关
油路原理 Circuit Principle
电动机10经减速箱13及斜盘来驱动双柱塞泵,液压油经吸油阀15及出油阀16压入大油缸中产生压力,电接点压力表11显示并控制系统中压强,达到所设定的压力后电动机10自动停止工作,松开放油阀7卸压后,大活塞6自动复位。
操作说明 Operating Instructions
(1)电源插座必须有可靠接地
(2)松开注油孔螺钉14
(3)将电接点压力表的上限指针调到所需压力位置
(4)将模具或需加油物品放在工作台5上,并旋紧丝杠3
(5)拧紧放油阀7
(6)闭合电源开关1按下启动开关即可工作当达到设定压力时电机停止工作
(7)松开放油阀7,按下停止按钮,工作完毕
注意事项 Notes
(1)使用前应仔细阅读说明书
(2)检查电源是否可靠接地,以保证人身安全
(3)使用前需松开注油孔螺钉,以保证机器正常运转
(4)注意压力表上限(DY-20型 33.3MPa DY-30型 35MPa)否则会发生危险
(5)注意大活塞的最大升程为20mm超出后将影响大活塞的自动复位
(6)应保证变速箱中的足够的润滑油
(7)应保持系统中液压油的清洁,液压油为30#机油
技术指标 Indicators
DY-60
技术参数
压力范围
0~60吨(0~34MPa)
电源
220V
功率
370W
活塞直径
Φ150mm
活塞行程
40mm
工作台直径
220×220mm
工作空间
220×220×260mm
压力稳定性
≤1MPa/5min
重量
160公斤
外形尺寸
480×380×720mm
压力换算 Pressure conversion
油缸实际压力(吨)
8.8
17.6
26.4
35.2
44
52.8
60
压力表示值(MPa)
5
10
15
20
25
30
34
