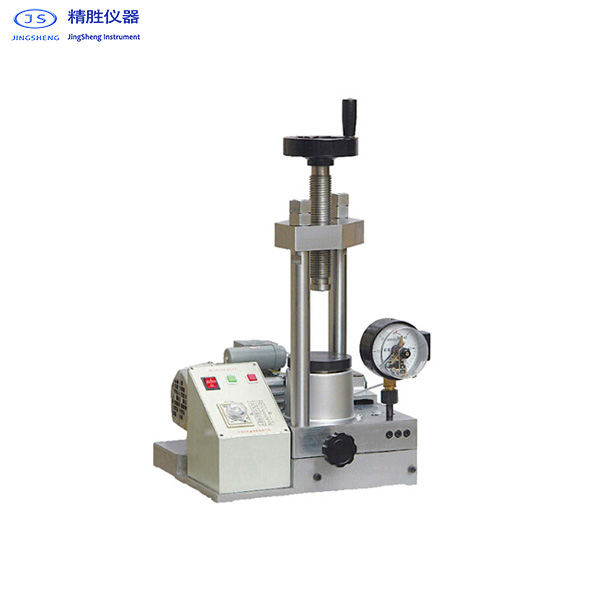

DY-20电动粉末压片机
DY-20电动粉末压片机主要应用于实验室小规模分模成型使用、可用于陶瓷、粉末冶金、电池、水泥等行业。
仪器结构 Instrument structure
1、手轮；2、螺母；3、丝杠；4、立柱；5、工作台；6、大油缸；7、放油阀；8、油池；
9、电器盒；10、电机；11、压力表；12、压力表调节螺钉；13、减速箱；14、注油孔螺钉
15、吸油阀；16、出油阀；17、电源开关
油路原理 Circuit Principle
电动机10经减速箱13及斜盘来驱动双柱塞泵，液压油经吸油阀15及出油阀16压入大油缸中产生压力，电接点压力表11显示并控制系统中压强，达到所设定的压力后电动机10自动停止工作，松开放油阀7卸压后，大活塞6自动复位。
操作说明 Operating Instructions
（1）电源插座必须有可靠接地
（2）松开注油孔螺钉14
（3）将电接点压力表的上限指针调到所需压力位置
（4）将模具或需加油物品放在工作台5上，并旋紧丝杠3
（5）拧紧放油阀7
（6）闭合电源开关1按下启动开关即可工作当达到设定压力时电机停止工作
（7）松开放油阀7，按下停止按钮，工作完毕
注意事项 Notes
（1）使用前应仔细阅读说明书
（2）检查电源是否可靠接地，以保证人身安全
（3）使用前需松开注油孔螺钉，以保证机器正常运转
（4）注意压力表上限（DY-20型 33.3MPa DY-30型 35MPa）否则会发生危险
（5）注意大活塞的最大升程为20mm超出后将影响大活塞的自动复位
（6）应保证变速箱中的足够的润滑油
（7）应保持系统中液压油的清洁，液压油为30#机油
技术指标 Indicators
|
DY-20
|
技术参数
|
|
压力范围
|
0~20吨（0~33.3MPa）
|
|
电源
|
220V
|
|
功率
|
180W
|
|
活塞直径
|
Φ87mm
|
|
活塞行程
|
20mm
|
|
工作台直径
|
Φ98mm
|
|
工作空间
|
140×140×160mm
|
|
压力稳定性
|
≤1MPa/5min
|
|
重量
|
64公斤
|
|
外形尺寸
|
355×320×510mm
|
压力换算 Pressure conversion
|
油缸实际压力（吨）
|
3
|
6
|
9
|
12
|
15
|
18
|
20
|
|
压力表示值（MPa）
|
5
|
10
|
15
|
20
|
25
|
30
|
33.3
|
